Сильфонные компенсаторы из нержавеющих сталей являются разновидностью металлорукавов. Предназначены для снижения монтажных, тепловых, вибрационных и других типов напряжений, возникающих в жестких трубопроводах бортовых авиационных систем. Обеспечивают транспортирование любых газообразных продуктов и жидкостей при температурах от -60 °С до +540 °С, при давлениях от 0,3 до 1,25 МПа.
ОСОБЕННОСТИ КОНСТРУКЦИИ:
- — гибкая оболочка — короткий сильфон с кольцевыми параллельными гофрами;
— наличие экрана, уменьшающего гидросопротивления и предохраняющего гибкую оболочку от прямого омывания средой, протекающей через компенсатор с большой скоростью;
— присоединительная концевая арматура выполняется в виде стакана под приварку.
Присоединительная арматура обеспечивает надежное и герметичное соединение компенсатора с жесткими трубопроводами и агрегатами различных систем. Изготавливается из стали 12Х18Н9Т.
Основная деталь компенсаторов — сильфон, представляющий собой прочную тонкостенную гофрированную оболочку. Концы сильфонов приваривают к патрубкам, которые при помощи сварки соединены с трубопроводом.
Диаметр: от 20 до 600 мм
Температура: -60 °С до +540 °С
Давление: от 0,3 до 1,25 МПа.

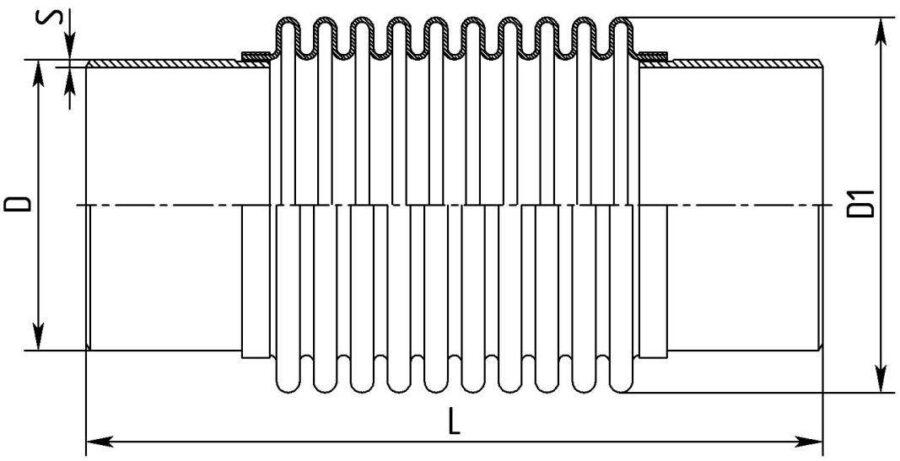

Арматура с гладкими втулками для приварки к жесткому трубопроводу.
Пример записи исполнения с патрубками под приварку
Компенсатор 32.10.200 патрубки из нержавеющей стали 12Х18Н9Т
32-условный диаметр в мм
10-условное рабочее давление кг/см2
200-длина в мм
