Тип оболочки СРГС
Исполнение: металлорукав Н8Д0.449.032-2 — условия эксплуатации 2, наземные условия
Металлорукав «сфера под конус с углом 60°» высокого давления Н8Д0.449.032 типа СРГС изготавливается путем свертки по спирали, предварительно спрофилированной стальной ленты толщиной 0,15-0,20 мм, с контактно-шовной сваркой по вершине гофра.
При заказе металлорукавов необходимы следующие параметры:
- тип серии
- проходной диаметр (DN),
- рабочее давление (PN),
- длина рукава (L)
- рабочая среда
- количество штук
Пример обозначения при заказе: Н8Д0.449.032-2 -20-100-1,0
Н8Д0.449.032 тип металлорукава;
2 — условия эксплуатации : наземные
20– (DN ) условный проходной диаметр рукава в мм;
100- (PN) рабочее давление в кгс/см²;
1,0- (L)длина рукава, включая арматуру, в метрах.
Изготовление и поставка металлорукавов с иными параметрами производится по согласованному чертежу.

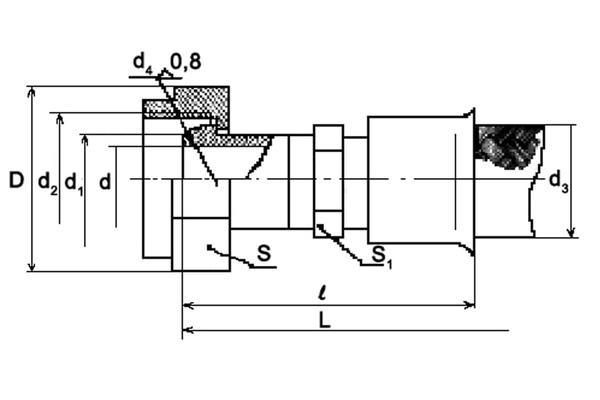

| Тип | Размер, мм | Давление Рраб. МПа (кгс/см2) | Масса, кг | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Dy | d | d1 | d2 | d3 | D | d4 | S | S1 | l | гибкой части (1м) | арма туры (на стык) | арма туры (2 конца) | ||
| Н8Д0.449.032 | 20 | 18 | 21,5 | М30х1,5 | 28 | 41,6 | 28 | 36 | 24 | 79,5 | 4,5 (45) | 0,6 | 0,145 | 0,39 |
| Н8Д0.449.032‑02 | 29 | 10 (100) | 1,3 | |||||||||||
| Н8Д0.449.032‑03 | 31,5 | 21 (210) | 2 | |||||||||||
| Н8Д0.449.032‑07 | 25 | 23 | 26,5 | М36х1,5 | 33,5 | 43,7 | 34 | 41 | 30 | 94,5 | 4,5 (45) | 0,7 | 0,23 | 0,59 |
| Н8Д0.449.032‑09 | 34,5 | 10 (100) | 1,67 | 0,25 | 0,61 | |||||||||
| Н8Д0.449.032‑10 | 36,5 | 21 (210) | 2,2 | |||||||||||
| Н8Д0.449.032‑15 | 32 | 30 | 34 | М45х1,5 | 42,5 | 57,7 | 44 | 50 | 36 | 134 | 4,5 (45) | 1,3 | 0,29 | 1,13 |
| Н8Д0.449.032‑17 | 43,5 | 139 | 10 (100) | 2,1 | 0,3 | |||||||||
| Н8Д0.449.032‑18 | 49,5 | 134 | 21 (210) | 4,5 | ||||||||||
