Тип оболочки РГТА
Исполнение: металлорукав 4603А -2 — условия эксплуатации 2, наземные условия
Металлорукав «сфера под конус с углом 60°» высокого давления 4603А типа РГТА изготавливается диаметром 6 — 16 мм и длиной от 250 до 6000 мм. Для изготовления оболочки металлорукава используют трубу, сформованную из тонкой стальной ленты и сваренной по длине металлорукава аргонодуговой сваркой.
При заказе металлорукавов необходимы следующие параметры:
- тип серии
- проходной диаметр (DN),
- рабочее давление (PN),
- длина рукава (L)
- рабочая среда
- количество штук
Пример обозначения при заказе: 4603А-2 -10-100-1,5
4603А тип металлорукава;
2 — условия эксплуатации : наземные
10– (DN ) условный проходной диаметр рукава в мм;
100- (PN) рабочее давление в кгс/см²;
1,5- (L)длина рукава, включая арматуру, в метрах.
Изготовление и поставка металлорукавов с иными параметрами производится по согласованному чертежу.

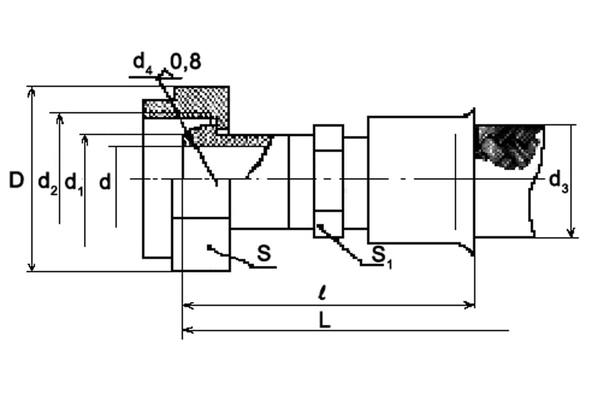

| Обозначение | Dy, мм | d, мм | d1, мм | d2, мм | d3, мм | D, мм | d4, мм | S, мм | S1, мм | l, мм | Давление Pраб., МПа (кгс/см2) | Масса гибкой части (1 метр), кг | Масса арматуры (на стык), кг | Масса арматуры (2 конца), кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4603А | 6 | 4 | 13,5 | М16х1,5‑5Н6Н | 11,5 | 25,4 | 13,5 | 22 | 10 | 65 | 10 (100) | 0,32 | 0,04 | 0,11 |
| 4603А-1 | 6 | 4 | 13,5 | М16х1,5‑5Н6Н | 13 | 25,4 | 13,5 | 22 | 10 | 65 | 28 (280) | 0,48 | 0,04 | 0,11 |
| 4603А-2 | 8 | 6 | 15,5 | М18х1,5‑5Н6Н | 13,5 | 27,7 | 15,5 | 24 | 12 | 65 | 10 (100) | 0,39 | 0,06 | 0,15 |
| 4603А-3 | 8 | 6 | 15,5 | М18х1,5‑5Н6Н | 15 | 27,7 | 15,5 | 24 | 12 | 65 | 28 (280) | 0,57 | 0,06 | 0,15 |
| 4603А-4 | 10 | 8 | 17,5 | М20х1,5‑5Н6Н | 16 | 31,2 | 17,5 | 27 | 14 | 65 | 10 (100) | 0,47 | 0,06 | 0,17 |
| 4603А-5 | 10 | 8 | 17,5 | М20х1,5‑5Н6Н | 17,5 | 31,2 | 17,5 | 27 | 14 | 65 | 28 (280) | 0,8 | 0,06 | 0,17 |
| 4603А-6 | 12 | 10 | 19,5 | М22х1,5‑5Н6Н | 18 | 31,2 | 19,5 | 27 | 17 | 67 | 10 (100) | 0,55 | 0,07 | 0,2 |
| 4603А-7 | 12 | 10 | 19,5 | М22х1,5‑5Н6Н | 19,5 | 31,2 | 19,5 | 27 | 17 | 67 | 21 (210) | 0,87 | 0,07 | 0,2 |
| 4603А-8 | 14 | 12 | 21,5 | М24х1,5‑5Н6Н | 21 | 34,6 | 21,5 | 30 | 19 | 67 | 10 (100) | 0,61 | 0,09 | 0,26 |
| 4603А-9 | 14 | 12 | 21,5 | М24х1,5‑5Н6Н | 23,5 | 34,6 | 21,5 | 30 | 19 | 67 | 21 (210) | 1,15 | 0,09 | 0,26 |
| 4603А-10 | 16 | 14 | 24 | М27х1,5‑5Н6Н | 24,5 | 36,9 | 24,5 | 32 | 22 | 73,5 | 10 (100) | 1,2 | 0,16 | 0,35 |
| 4603А-11 | 16 | 14 | 24 | М27х1,5‑5Н6Н | 26,5 | 36,9 | 24,5 | 32 | 22 | 73,5 | 21 (210) | 1,38 | 0,16 | 0,35 |
