Тип оболочки РГТС
Исполнение: металлорукав Н8Д0.440.020-2 — условия эксплуатации 2, наземные условия
Металлорукав Н8Д0.449.020 с типом оболочки РГТС — это гибкий металлический рукав, предназначенный для работы в условиях повышенного давления и температурных нагрузок. Применяется в системах, где необходима высокая герметичность, прочность и устойчивость к агрессивным средам.
Изделие подходит для эксплуатации в наземных условиях (исполнение -2) и обеспечивает надежное соединение с трубопроводом за счёт прямого приваривания.
🔧 Конструкция и характеристики:
- Тип оболочки: РГТС – рулонный герметичный трубчатый стальной рукав;
- Материал: прочная стальная лента, устойчивая к вибрациям и коррозии;
- Метод герметизации: сварка продольного шва;
- Условный проход (DN): от 20 до 50 мм;
- Длина: от 250 мм до 6000 мм;
- Рабочее давление (PN): до 45 кгс/см²;
- Присоединение: под сварку (приварка);
- Условия эксплуатации: наземные (исполнение 2);
- Гибкость: высокая, при сохранении герметичности и прочности.
📌 Пример обозначения при заказе:
Н8Д0.449.020-2-40-45-1,0
Н8Д0.449.020— тип металлорукава;2— условия эксплуатации (наземные);40— DN 40 мм;45— PN 45 кгс/см²;1,0— длина 1 метр.
🏭 Области применения:
- Промышленные трубопроводы;
- Нефтехимическая и газовая промышленность;
- Энергетика и машиностроение;
- Гидравлические и пневматические системы;
- Линии с агрессивными жидкостями или газами.
✅ Преимущества:
- Повышенная прочность и герметичность;
- Возможность индивидуального изготовления по чертежу;
- Устойчивость к механическим и вибрационным нагрузкам;
- Простота установки за счёт приварного соединения;
- Долгий срок службы даже в сложных условиях эксплуатации.
📦 Где купить металлорукав Н8Д0.449.020?
Наша компания изготавливает и поставляет металлорукава под приварку типа РГТС, соответствующие техническим условиям и ГОСТ. Вы можете заказать нужный диаметр, длину и рабочее давление, а также получить консультацию по выбору.

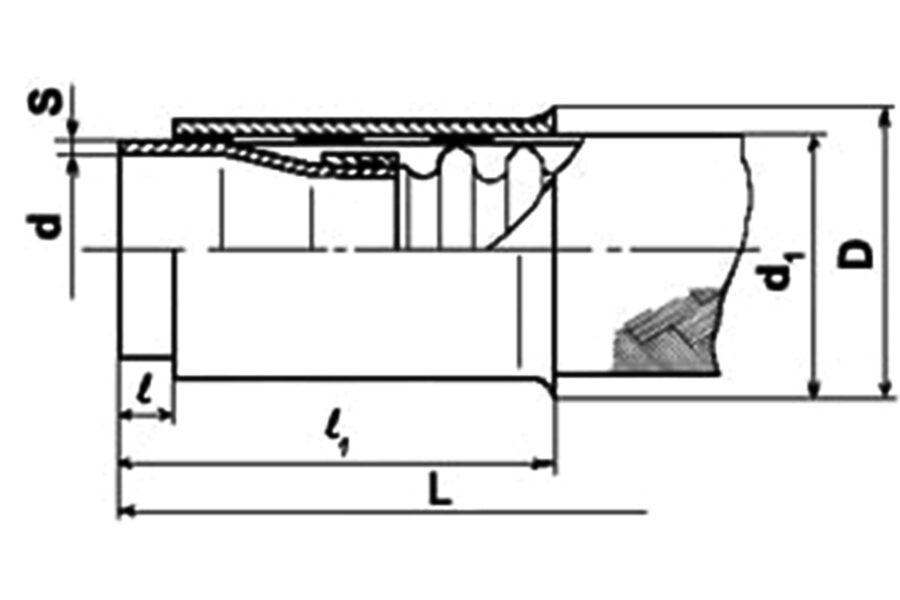

| Тип | Размер, мм | Давление Pраб. МПа (кг/см2) | Масса, кг | ||||||||
| Dy | d | d1 | D | S | l | l1 | гибкой части (1м) | арматуры (2 конца), стыки | |||
| номи-нальный | пред. откл. | ||||||||||
| Н8Д0.449.020 | 20 | 24,5 | 28 | 33,5 | 1 | 4 | ±1 | 44 | 4,5 (45) | 0,98 | 0,25 |
| Н8Д0.449.020-01 | 32 | 38,8 | 42,5 | 49,5 | 1 | 4 | ±1 | 44 | 4,5 (45) | 2,1 | 0,38 |
| Н8Д0.449.020-02 | 40 | 47 | 51,5 | 58,5 | 1 | 10 | ±2 | 65 | 4,5 (45) | 2,6 | 0,76 |
| Н8Д0.449.020-03 | 50 | 55,8 | 61 | 68,8 | 1,5 | 10 | ±2 | 65 | 4,0 (40) | 3,5 | 1,04 |
| Н8Д0.449.020-04 | 70 | 82 | 87 | 96 | 1,5 | 12 | ±2 | 67 | 2,5 (25) | 4,5 | 1,85 |
| Н8Д0.449.020-05 | 100 | 111,5 | 120,5 | 130 | 2 | 12 | ±2 | 67 | 2,5 (25) | 8,6 | 2,9 |
| Н8Д0.449.020-06 | 125 | 136,6 | 145,5 | 156 | 2 | 12 | ±2 | 67 | 2,0 (20) | 10,5 | 3,5 |
| Н8Д0.449.020-07 | 25 | 29,5 | 33 | 38,5 | 1 | 4 | ±1 | 44 | 4,5 (45) | 0,9 | 0,28 |
