Тип оболочки СРГС
Исполнение: металлорукав Н8Д0.449.033-2 — условия эксплуатации 2, наземные условия
Металлорукав Н8Д0.449.033 образуется сверткой по спирали предварительно спрофилированной стальной ленты с последующей контактно-шовной сваркой по вершине гофра (СРГС).Для изготовления металлорукава типа оболочки СРГС применяется стальная лента толщиной 0,15 — 0,40 мм.
При заказе металлорукавов необходимы следующие параметры:
- тип серии
- проходной диаметр (DN),
- рабочее давление (PN),
- длина рукава (L)
- рабочая среда
- количество штук
Пример обозначения при заказе: Н8Д0.449.033-2-25-100-1,5
Н8Д0.449.033 тип металлорукава
2 — условия эксплуатации : наземные
25– (DN ) условный проходной диаметр рукава в мм;
100- (PN) рабочее давление в кгс/см²;
1,5- (L)длина рукава, включая арматуру, в метрах.
Изготовление и поставка металлорукавов с иными параметрами производится по согласованному чертежу.

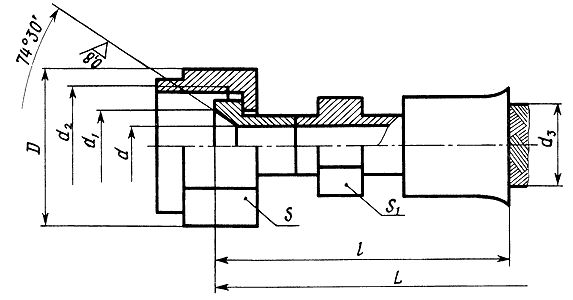

| Тип | Размер, мм | Давление Рраб. МПа (кгс/см2) | Масса, кг | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Dy | d | d1 | d2 | d3 | D | S | S1 | l | гибкой части (1м) | арма туры (на стык) | арма туры (2 конца) | ||
| Н8Д0.449.033 | 20 | 18 | 27,5 | М33х2 | 28 | 41,6 | 36 | 24 | 81,5 | 4,5 (45) | 0,6 | 0,145 | 0,41 |
| Н8Д0.449.033‑04 | 29 | 10 (100) | 1,3 | 0,45 | |||||||||
| Н8Д0.449.033-05 | 31,5 | 21 (210) | 2 | ||||||||||
| Н8Д0.449.033‑06 | 25 | 23 | 33,5 | М39х2 | 33,5 | 53,1 | 46 | 30 | 101,5 | 4,5 (45) | 0,7 | 0,23 | 0,69 |
| Н8Д0.449.033‑08 | 34,5 | 10 (100) | 1,67 | 0,25 | 0,71 | ||||||||
| Н8Д0.449.033‑09 | 36,5 | 21 (210) | 2,2 | ||||||||||
| Н8Д0.449.033‑10 | 32 | 30 | 43 | М48х2 | 42,5 | 63,5 | 55 | 36 | 134 | 4,5 (45) | 1,3 | 0,29 | 1,26 |
| Н8Д0.449.033‑12 | 43,5 | 139 | 10 (100) | 2,1 | 0,3 | ||||||||
| Н8Д0.449.033‑13 | 49,5 | 134 | 21 (210) | 4,5 | |||||||||
