Тип оболочки СРГС
Исполнение: металлорукав 4656А -2 — условия эксплуатации 2, наземные условия

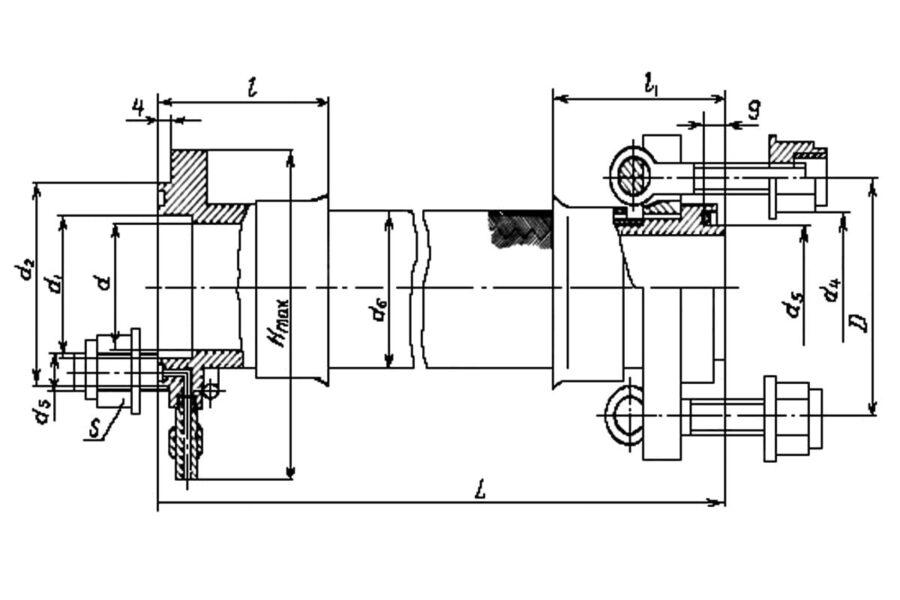

Металлорукав 4656А с арматурой фланцевое соединение с откидными болтами типа СРГС изготавливается диаметром 50-150 мм и длиной от 250 до 6000 мм. Для изготовления металлорукавов применяется стальная лента толщиной 0,15 — 0,40 мм. Герметичный металлорукав высокого давления 4656А производится из предварительно спрофилированной стальной ленты, свернутой в спираль и сваренной контактно-шовной аргоновой сваркой по вершине гофра (СРГС)
При заказе металлорукавов необходимы следующие параметры:
- тип серии
- проходной диаметр (DN),
- рабочее давление (PN),
- длина рукава (L)
- рабочая среда
- количество штук
Пример обозначения при заказе: 4656А -2 -100-16-1,0
4656А тип металлорукава;
2 — условия эксплуатации наземные
100– (DN) условный проходной диаметр рукава в мм;
16- (PN) рабочее давление в кгс/см²;
1,0- (L)длина рукава, включая арматуру, в метрах.
Изготовление и поставка металлорукавов с иными параметрами производится по согласованному чертежу.
| d, мм | Dy, мм | d, мм | d1, мм | d2, мм | d3, мм | d4, мм | d5, мм | d6, мм | D, мм | S, мм | Hmax, мм | l, мм | l1, мм | Давление Рраб., МПа (кгс/см2) | Мин. рад. изгиба, мм | Масса гибкой части (1 метр), кг | Масса арматуры (2 конца), кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4656А | 50 | 50 | 55 | 70 | 55 | 70 | M12 | 61 | 90 | 22 | 159 | 112 | 112 | 1,6 (16) | 250 | 2,76 | 2,6 |
