Тип оболочки: СРГС
Исполнение: металлорукав 4657А-2 — условия эксплуатации 2, наземные условия

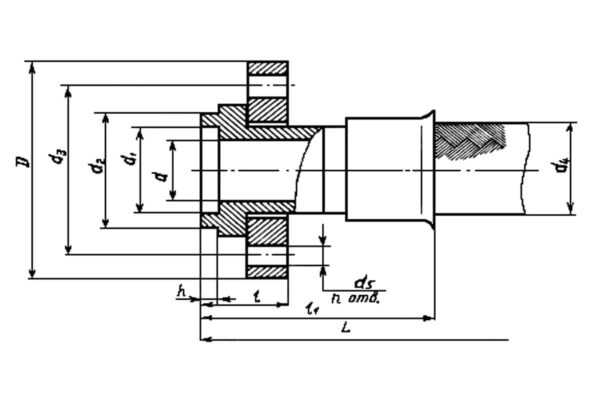

Металлорукав серии 4657А с арматурой фланцевого соединения типа СРГС изготавливается диаметром от 40 до 250 мм и длиной от 250 до 6000 мм. Для изготовления используется стальная лента толщиной от 0,15 до 0,40 мм. Фланцевый металлорукав высокого давления серии 4657А формируется сверткой по спирали предварительно спрофилированной стальной ленты с последующей контактно-шовной сваркой по вершине гофра (СРГС).
| Обозначение | Dy, мм | d, мм | d1, мм | d2, мм | d3, мм | d4, мм | d5, мм | h, мм | l, мм | l1, мм | D, мм | Кол-во отверст. n | Давление Pраб., МПа (кгс/см2) | Мин. рад. изгиба, мм | Масса гибкой части (1 метр), кг | Масса фланцев, ниппелей, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4657А | 40 | 40 | 60 | 70 | 100 | 51,5 | 14 | 4 | 32 | 127 | 130 | 4 | 0,6 (6) | 200 | 2,37 | 2,07 |
| 4657А-1 | 40 | 40 | 65 | 75 | 110 | 51,5 | 18 | 4 | 36 | 127 | 145 | 4 | 1,6 (16) | 200 | 2,37 | 2,74 |
| 4657А-2 | 40 | 40 | 65 | 75 | 110 | 51,5 | 18 | 4 | 38 | 127 | 145 | 4 | 2,5 (25) | 200 | 2,37 | 2,96 |
| 4657А-3 | 50 | 48 | 70 | 80 | 110 | 61 | 14 | 4 | 32 | 127 | 140 | 4 | 0,6 (6) | 250 | 2,76 | 2,41 |
| 4657А-4 | 50 | 48 | 70 | 80 | 125 | 61 | 18 | 4 | 36 | 127 | 160 | 4 | 1,6 (16) | 250 | 2,76 | 3,31 |
| 4657А-5 | 50 | 48 | 70 | 80 | 125 | 61 | 18 | 4 | 38 | 127 | 160 | 4 | 2,5 (25) | 250 | 2,76 | 3,46 |
| 4657А-6 | 70 | 74 | 90 | 100 | 130 | 87 | 14 | 4 | 34 | 133 | 160 | 4 | 0,6 (6) | 250 | 4,9 | 3,3 |
| 4657А-7 | 70 | 74 | 96 | 110 | 145 | 87 | 18 | 4 | 38 | 133 | 180 | 4 | 1,6 (16) | 350 | 4,9 | 4,44 |
| 4657А-8 | 70 | 74 | 96 | 110 | 145 | 87 | 18 | 4 | 42 | 133 | 180 | 8 | 2,5 (25) | 350 | 4,9 | 4,67 |
| 4657А-9 | 100 | 103 | 126 | 140 | 170 | 117 | 18 | 4 | 34 | 137 | 205 | 4 | 0,6 (6) | 500 | 6,36 | 6,05 |
| 4657А-10 | 100 | 103 | 136 | 150 | 180 | 117 | 18 | 4 | 40 | 137 | 215 | 8 | 1,6 (16) | 500 | 6,36 | 7,47 |
| 4657А-11 | 100 | 103 | 136 | 150 | 190 | 120,5 | 23 | 4 | 42 | 137 | 230 | 8 | 2,5 (25) | 500 | 8,15 | 8,3 |
| 4657А-12 | 125 | 128 | 161 | 175 | 210 | 142,5 | 18 | 4,5 | 42 | 137 | 245 | 8 | 1,6 (16) | 625 | 7 | 10,13 |
| 4657А-13 | 125 | 128 | 161 | 175 | 220 | 145,5 | 25 | 4,5 | 44 | 146 | 270 | 8 | 2,5 (25) | 625 | 9 | 11,72 |
| 4657А-14 | 150 | 157 | 191 | 205 | 240 | 173,5 | 23 | 4,5 | 42 | 152 | 280 | 8 | 1,6 (16) | 750 | 8,5 | 12,25 |
| 4657А-15 | 150 | 157 | 191 | 205 | 250 | 176 | 25 | 4,5 | 44 | 152 | 300 | 8 | 2,5 (25) | 750 | 10,5 | 13,99 |
| 4657А-16 | 200 | 204 | 246 | 260 | 295 | 226,5 | 23 | 4,5 | 48 | 150 | 335 | 12 | 1,6 (16) | 1000 | 13 | 19,09 |
| 4657А-17 | 200 | 204 | 246 | 260 | 310 | 226,5 | 25 | 4,5 | 50 | 154 | 360 | 12 | 2,5 (25) | 1000 | 13 | 23,71 |
| 4657А-18 | 250 | 250 | 291 | 305 | 335 | 276,5 | 18 | 4,5 | 42 | 140 | 370 | 12 | 0,6 (6) | 1250 | 16 | 23,3 |
| 4657А-19 | 250 | 250 | 301 | 315 | 355 | 276,5 | 25 | 4,5 | 48 | 152 | 405 | 12 | 1,6 (16) | 1250 | 16 | 27,23 |
