Тип оболочки СРГС (Стальные рукава герметичные сварные).
Исполнение: металлорукав 4655А-2 — условия эксплуатации 2, наземные условия
Металлорукав 4655А под приварку с типом оболочки СРГС (стальной рукав герметичный сварной) предназначен для герметичной и прочной транспортировки жидких и газообразных сред в системах, где необходима высокая устойчивость к давлению, вибрациям и температурным колебаниям. Изделие широко используется в машиностроении, нефтехимии, энергетике, а также в любых трубопроводных системах с повышенными требованиями к надежности.
П🔩 Особенности конструкции металлорукава 4655А:
- Тип: СРГС — стальные герметичные сварные рукава;
- Способ изготовления: свертка предварительно профилированной стальной ленты в спираль с последующей контактно-шовной сваркой по вершине гофра;
- Материал оболочки: сталь, толщина ленты от 0,15 до 0,40 мм;
- Герметичность и высокая стойкость к внутреннему давлению и внешним воздействиям;
- Тип присоединения: под приварку.
⚙️ Технические параметры:
- Диаметр условного прохода (DN): от 20 до 350 мм;
- Длина (L): от 250 до 6000 мм;
- Рабочее давление (PN): указывается при заказе;
- Условия эксплуатации: 4655А-2 — наземные условия;
- Рабочая среда: указывается заказчиком (вода, пар, воздух, масла, газы и др.).
📌 Пример обозначения при заказе:
4655А-2-25-40-1,0
4655А— тип рукава;2— условия эксплуатации (наземные);25— DN 25 мм;40— PN 40 кгс/см²;1,0— длина 1 метр (включая арматуру).
🛠️ Преимущества металлорукавов СРГС 4655А:
- Полная герметичность соединения;
- Повышенная устойчивость к вибрациям и температурным деформациям;
- Возможность изготовления по индивидуальному чертежу;
- Широкий диапазон диаметров и давлений;
- Надёжность при эксплуатации в агрессивных средах.
🏭 Области применения:
- Теплотрассы и котельные установки;
- Компенсация тепловых расширений в трубопроводах;
- Защита от вибраций и деформаций;
- Химическая, нефтегазовая и энергетическая промышленность.
📞 Как заказать металлорукав 4655А СРГС под приварку?
Вы можете купить металлорукав герметичный высокого давления 4655А с нужными вам параметрами — диаметром, давлением, длиной и рабочей средой — обратившись в нашу компанию. Мы обеспечим быстрое изготовление по стандарту или чертежу, конкурентные цены и техническую поддержку.

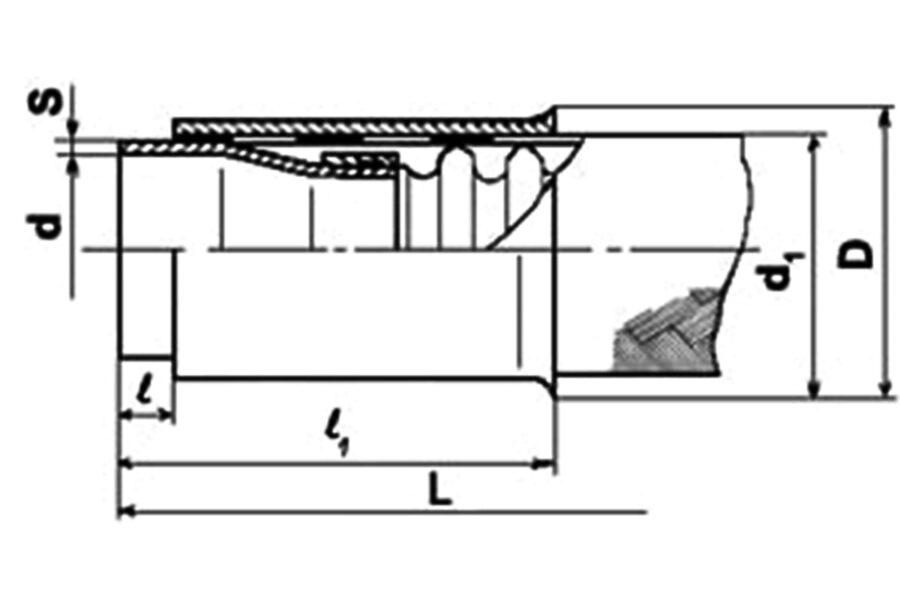

| Обозначение | Dу, мм | d, мм | D, мм | d1, мм | S, мм | I, мм номин. | I, мм пред. откл. | I2, мм | Давление Рраб., МПа (кгс/см2) | Dу, мм | Масса гибкой части (1 метр),кг | Масса арматуры (2 конца),кг |
| 4655А | 20 | 24,5 | 33,5 | 28 | 1 | 4 | ±1 | 44 | 4,0 (40) | 20 | 0,76 | 0,12 |
| 4655А-01 | 25 | 29,5 | 38,5 | 33,5 | 1 | 4 | ±1 | 45 | 4,0 (40) | 25 | 0,86 | 0,13 |
| 4655А-02 | 32 | 38,8 | 49,5 | 42,5 | 1 | 4 | ±1 | 46 | 4,0 (40) | 32 | 1,5 | 0,18 |
| 4655А-03 | 40 | 47 | 58,5 | 51,5 | 1 | 10 | ±1 | 65 | 4,0 (40) | 40 | 2,1 | 0,37 |
| 4655А-04 | 50 | 55,8 | 68,8 | 61 | 1,5 | 11 | ±1 | 66 | 4,0 (40) | 50 | 2,4 | 0,49 |
| 4655А-05 | 70 | 82 | 96 | 87 | 1,5 | 12 | ±1 | 67 | 2,5 (25) | 70 | 4,3 | 0,84 |
| 4655А-06 | 100 | 111,5 | 128 | 117 | 1,5 | 12 | ±1 | 67 | 1,6 (16) | 100 | 5,6 | 0,93 |
| 4655А-07 | 100 | 111,5 | 130 | 120,5 | 2 | 12 | ±1 | 67 | 2,5 (25) | 100 | 8,1 | 1,3 |
| 4655А-08 | 125 | 136,6 | 153 | 142,5 | 2 | 12 | ±2 | 67 | 1,6 (16) | 125 | 6,8 | 1,6 |
| 4655А-09 | 125 | 136,6 | 156 | 145,5 | 2 | 12 | ±2 | 67 | 2,5 (25) | 125 | 9,7 | 1,6 |
| 4655А-10 | 150 | 166,6 | 184 | 173,5 | 2 | 13 | ±2 | 73 | 1,6 (16) | 150 | 10,1 | 2,2 |
| 4655А-11 | 150 | 166,6 | 186 | 176 | 2 | 13 | ±2 | 73 | 2,5 (25) | 150 | 13,5 | 2,5 |
| 4655А-12 | 200 | 216,6 | 237 | 226,5 | 2 | 13 | ±2 | 73 | 2,5 (25) | 200 | 16,2 | 2,8 |
| 4655А-13 | 250 | 266,7 | 287 | 276,5 | 2 | 13 | ±2 | 73 | 1,6 (16) | 250 | 21,3 | 3,6 |
