Сейсмовставка U-Flex является металлическим сильфонным компенсатором и относится к группе компенсирующих устройств. Она имеет сильфон и оплетку, материалом производства которой является нержавеющая сталь. Сфера применения данного приспособления – дилатационные переходы в противопожарных и водопроводных системах, туннелях, магистралях, жилых домах, административных и производственных помещениях.
Материал сейсмовставки U-Flex UTE:
Гибкая часть: нержавеющая сталь.
Соединительные части: углеродистая сталь.
Фитинги: наружная резьба: углеродистая сталь.

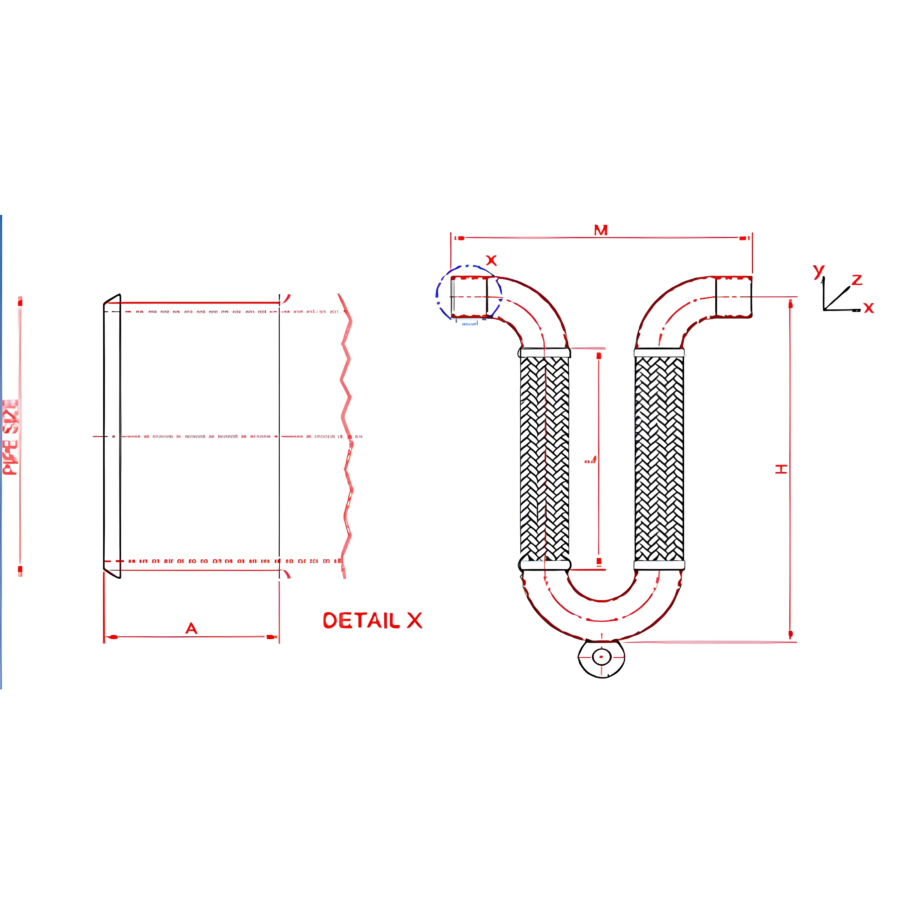

| Диаметр трубы U-Flex UTE, мм | Серия U-Flex UTE | Движение U-Flex UTE | Длина компенсатора U-Flex UTE | Длина U-Flex UTE | Длина рукава U-Flex UTE | A U-Flex UTE | |
|---|---|---|---|---|---|---|---|
| x, y, z | M | H | L | ||||
| мм | мм | мм | мм | ||||
| 1“ | DN25 | U-Flex UTE-025-100 | 100 | 364 | 452 | 359 | 22 |
| U-Flex UTE-025-200 | 200 | 464 | 611 | 518 | 22 | ||
| 1,25“ | DN32 | U-Flex UTE-032-100 | 100 | 420 | 487 | 371 | 25 |
| U-Flex UTE-032-200 | 200 | 520 | 656 | 540 | 25 | ||
| 1,5“ | DN40 | U-Flex UTE-040-100 | 100 | 438 | 548 | 410 | 25 |
| U-Flex UTE-040-200 | 200 | 538 | 733 | 595 | 25 | ||
| 2“ | DN50 | U-Flex UTE-050-100 | 100 | 490 | 597 | 415 | 25 |
| U-Flex UTE-050-200 | 200 | 590 | 787 | 605 | 25 | ||
| 2,5“ | DN65 | U-Flex UTE-065-100 | 100 | 560 | 695 | 467 | 30 |
| U-Flex UTE-065-200 | 200 | 660 | 903 | 675 | 30 | ||
| 3“ | DN80 | U-Flex UTE-080-100 | 100 | 636 | 761 | 488 | 30 |
| U-Flex UTE-080-200 | 200 | 716 | 979 | 707 | 30 | ||
| 4“ | DN100 | U-Flex UTE-100-100 | 100 | 818 | 889 | 528 | 35 |
| U-Flex UTE-100-200 | 200 | 868 | 1129 | 768 | 35 | ||
