Сейсмовставка U-Flex является металлическим сильфонным компенсатором и относится к группе компенсирующих устройств. Она имеет сильфон и оплетку, материалом производства которой является нержавеющая сталь. Сфера применения данного приспособления – дилатационные переходы в противопожарных и водопроводных системах, туннелях, магистралях, жилых домах, административных и производственных помещениях.
Материал гибкой сейсмовставки U-Flex UFE:
Гибкая часть: нержавеющая сталь.
Соединительные части: углеродистая сталь.
Фитинги: свободные фланцы PN 16: углеродистая сталь.

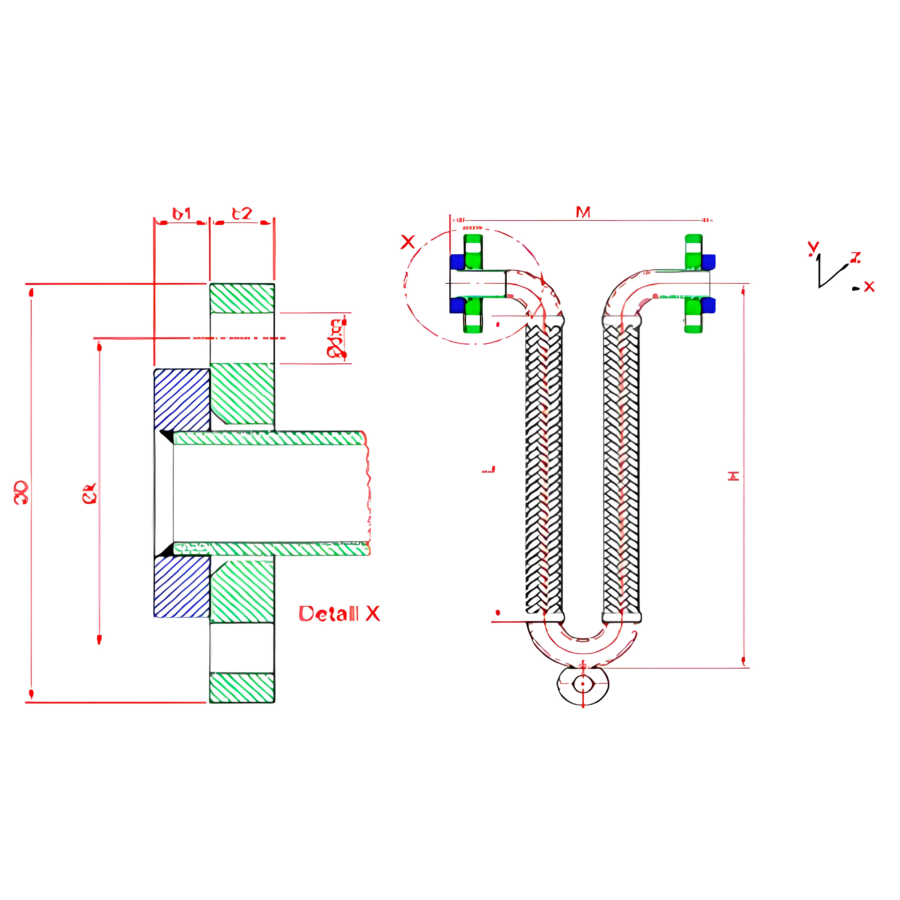

| Диаметр трубы U-Flex UFE, мм | Серия U-Flex UFE | Движение U-Flex UFE | Длина компенсатора U-Flex UFE | Длина U-Flex UFE | Длина гибкой части U-Flex UFE | ØD | Øk | Ød | n | b1 | b2 | Bolt | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| x, y, z | M | H | L | ||||||||||
| мм | мм | мм | мм | ||||||||||
| 1“ | DN25 | U-Flex UFE-025-100 | 100 | 342 | 452 | 359 | 115 | 85 | 14 | 4 | 14 | 18 | M12 |
| U-Flex UFE-025-200 | 200 | 442 | 611 | 518 | 115 | 85 | 14 | 4 | 14 | 18 | M12 | ||
| 1,25“ | DN32 | U-Flex UFE-032-100 | 100 | 394 | 487 | 371 | 140 | 100 | 18 | 4 | 14 | 20 | M16 |
| U-Flex UFE-032-200 | 200 | 494 | 656 | 540 | 140 | 100 | 18 | 4 | 14 | 20 | M16 | ||
| 1,5“ | DN40 | U-Flex UFE-040-100 | 100 | 422 | 548 | 410 | 150 | 110 | 18 | 4 | 14 | 20 | M16 |
| U-Flex UFE-040-200 | 200 | 522 | 733 | 595 | 150 | 110 | 18 | 4 | 14 | 20 | M16 | ||
| 2“ | DN50 | U-Flex UFE-050-100 | 100 | 488 | 597 | 415 | 165 | 125 | 18 | 4 | 16 | 20 | M16 |
| U-Flex UFE-050-200 | 200 | 588 | 787 | 605 | 165 | 125 | 18 | 4 | 16 | 20 | M16 | ||
| 2,5“ | DN65 | U-Flex UFE-065-100 | 100 | 542 | 695 | 467 | 185 | 145 | 18 | 8 | 16 | 20 | M16 |
| U-Flex UFE-065-200 | 200 | 642 | 903 | 675 | 185 | 145 | 18 | 8 | 16 | 20 | M16 | ||
| 3“ | DN80 | U-Flex UFE-080-100 | 100 | 628 | 761 | 488 | 200 | 160 | 18 | 8 | 16 | 20 | M16 |
| U-Flex UFE-080-200 | 200 | 708 | 979 | 707 | 200 | 160 | 18 | 8 | 16 | 20 | M16 | ||
| 4“ | DN100 | U-Flex UFE-100-100 | 100 | 794 | 889 | 528 | 220 | 180 | 18 | 8 | 18 | 20 | M16 |
| U-Flex UFE-100-200 | 200 | 844 | 1129 | 768 | 220 | 180 | 18 | 8 | 18 | 20 | M16 | ||
