Фторопластовый рукав с арматурой «Штуцер с наружной резьбой, соединение по наружному конусу 74°» — гибкий и герметичный трубопроводный элемент, предназначенный для транспортировки жидких и газообразных сред в условиях повышенного давления, температурных нагрузок и воздействия агрессивных веществ.
Конструкция рукава — гладкая фторопластовая трубка, заключённая в прочную нержавеющую оплётку, которая защищает его от механических повреждений и обеспечивает долговечность при эксплуатации.
Преимущества:
- высокая химическая стойкость к агрессивным средам;
- устойчивость к высоким температурам и давлению;
- герметичность и надёжность соединений;
- защита от механических повреждений за счёт нержавеющей оплётки;
- совместимость с оборудованием, использующим соединение по наружному конусу 74°.
Область применения:
- химическая промышленность;
- фармацевтическое и пищевое производство;
- машиностроение;
- гидравлические и пневматические системы;
- транспортировка специальных жидкостей и газов.
Использование фторопластового рукава со штуцером с наружной резьбой по наружному конусу 74° обеспечивает безопасную, герметичную и долговечную работу трубопроводных систем в самых сложных эксплуатационных условиях.

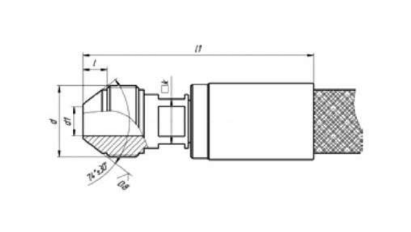

| Размеры, мм | |||||
| Dy | d | d1 | I | I1 | k |
| 6 | М14х1,0 | 4,5 | 4,5 | 61,5 | 6 |
| М14х1,5 | 4,5 | 4,5 | 61,5 | 6 | |
| 8 | М16х1,0 | 5,5 | 5 | 66 | 10 |
| 10 | М20х1,5 | 7 | 7 | 85,5 | 12 |
| 12 | М22х1,5 | 9 | 5,5 | 87,5 | 14 |
| 14 | М24х1,5 | 11 | 7 | 82,8 | 17 |
| 16 | М27х1,5 | 11 | 9,3 | 88 | 17 |
| М24х1,5 | 11 | 7 | 82,8 | 17 | |
| 20 | М33х2,0 | 15 | 8 | 107,5 | 19 |
| М33х1,5 | 15 | 8 | 107,5 | 19 | |
| 25 | М39х2,0 | 18 | 11 | 128,8 | 24 |
| М39х1,5 | 18 | 11 | 128,8 | 24 | |
