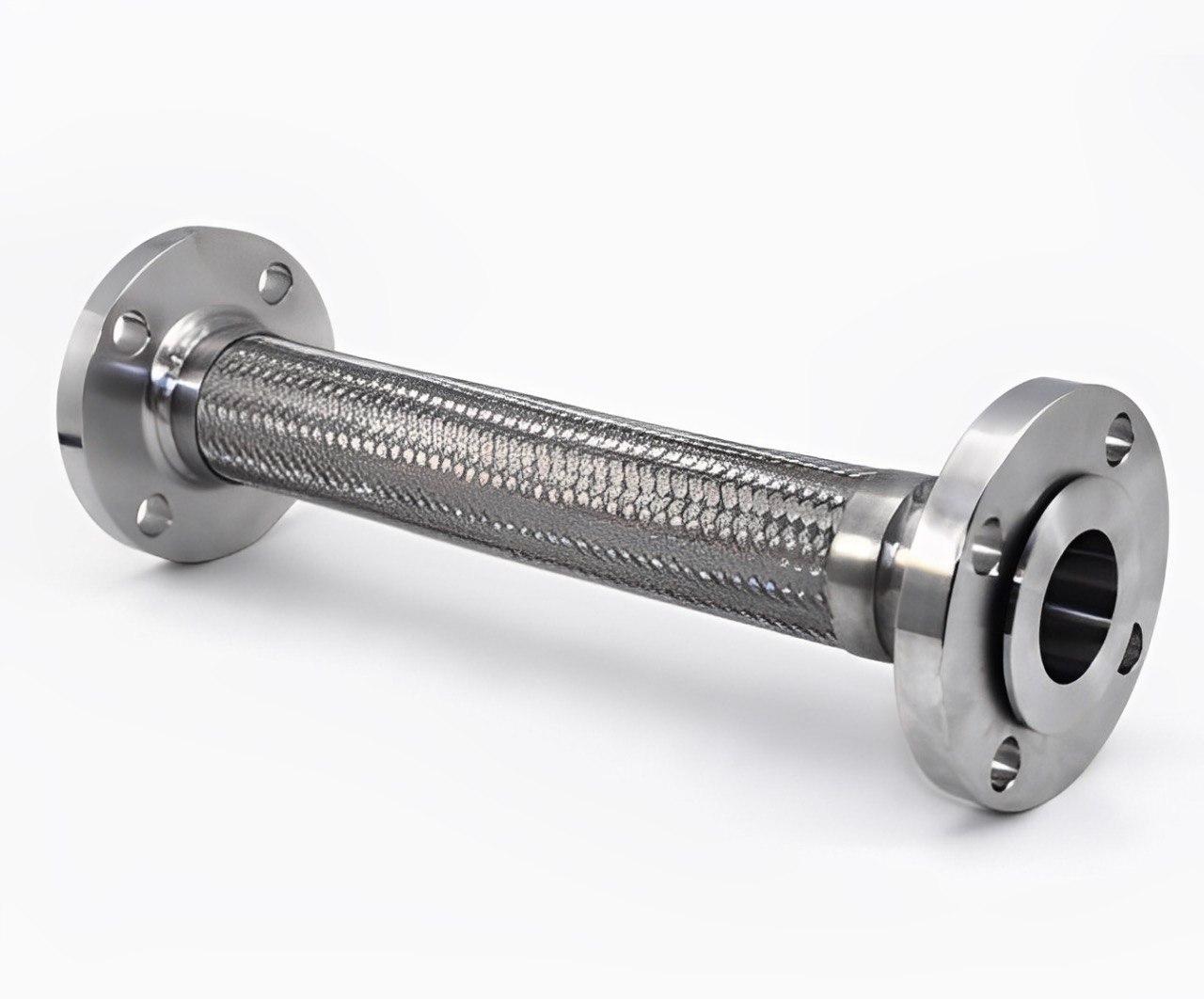

Металлорукав с фланцевым соединением используют там, где гибкий участок должен надёжно соединиться с оборудованием или трубопроводом и при этом компенсировать вибрации и небольшие перемещения. Конструкция подбирается по рабочей среде, давлению, температуре, диаметру и ответным фланцам.
Когда выбирают фланцевое исполнение
Фланцы удобны для разборного монтажа и обслуживания. Такой вариант применяют на насосах, компенсирующих участках, технологических линиях и оборудовании, где важно быстро заменить или осмотреть гибкое соединение.
Варианты металлорукавов с фланцами
- с фланцами с обеих сторон;
- с одним фланцем и другой концевой арматурой;
- с приварными фланцами;
- с дополнительной оплёткой или защитной оболочкой;
- для стандартных и специальных условий эксплуатации.
Материал металлорукава и фланцев выбирают с учётом среды. Для коррозионно-активных и влажных условий особенно важно проверить совместимость материалов и уплотнений.
Как подобрать фланцевый металлорукав
- условный проход и строительная длина;
- тип, размер и расположение отверстий ответного фланца;
- рабочее и испытательное давление;
- температура и состав среды;
- допустимые перемещения и радиус изгиба;
- необходимость защитной оболочки и требования к монтажу.
Нельзя выбирать изделие только по диаметру: несовпадение длины, фланцев или уплотнения может привести к перегрузке и негерметичности.
Фланцевые решения ЗГСА
В каталоге доступны металлорукава и другие варианты гибких соединений. Если требуется нестандартная длина или арматура, отправьте чертёж, фото ответного фланца и параметры среды — специалисты подготовят вариант под задачу.
Частые вопросы
Можно ли установить фланцевый металлорукав вместо жёсткой вставки?
Только после проверки расчётных перемещений, давления и размеров. Гибкий элемент не должен использоваться как опора или компенсировать нагрузку, для которой он не рассчитан.
Что нужно указать в заявке?
Диаметр, длину, рабочую среду, давление, температуру, тип фланца и количество изделий. Чертёж или фото ускорят согласование.
Нужен металлорукав с фланцами? Оставьте заявку — наличие и стоимость уточняются по техническим параметрам.
